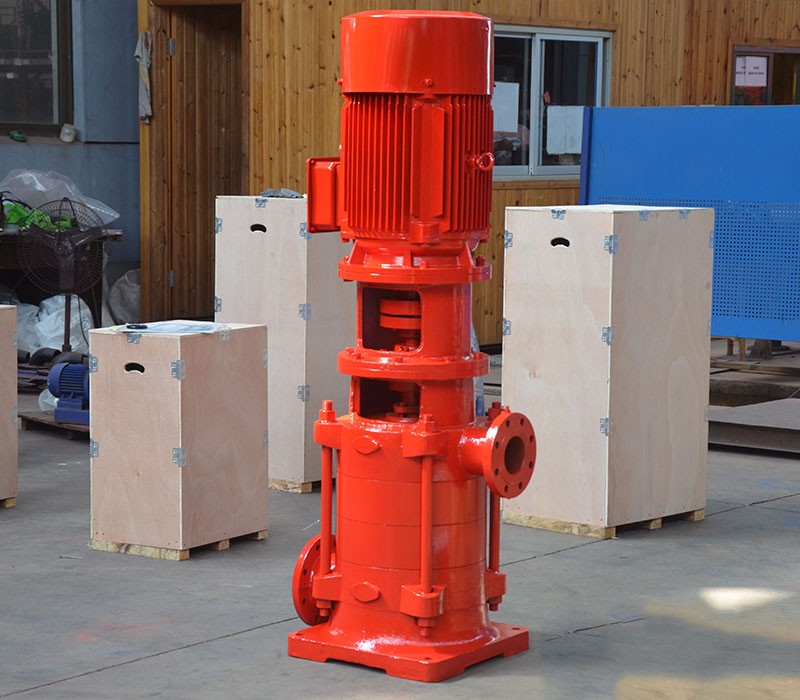

- 3CF认证XBD-DL立式多级消防泵组 XBD-DL
-
证书： CCCF
材质： 铸铁
驱动方式： 电动
流量： 1.17~96（m3/h）
扬程： 20-200（m
功率： 1.5~200（kw）
转速： 1450/290
产品概述
XBD-DL立式多级消防泵组是我公司根据市场对消防泵的实际需要及特殊的使用要求，严格按照颁布的GB6245-1998《消防泵性能要求和试验方法标准研制开发的新型消防产品。经国家消防装备质量监督检测中心检测，各项性能指标均达到或超过标准的要求，并获得消防产品3CF认证证书。

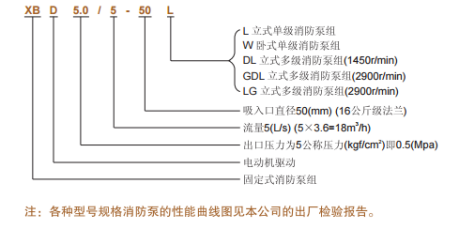

型号意义

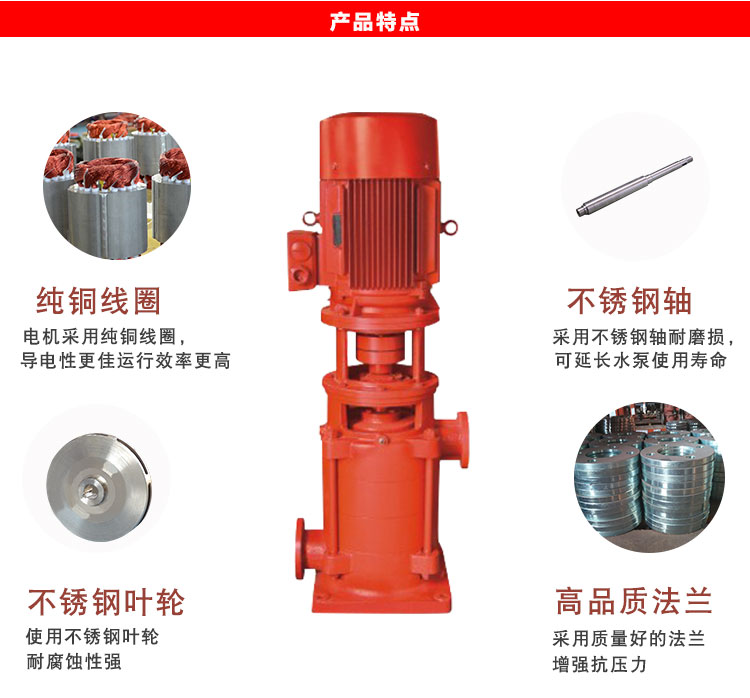

产品特点
采用特殊的水力设计和结构设计，使之具有流量压力分档比普通离心清水泵更适宜建筑消防给水系统选用，流量—压力特性曲线平坦无驼峰。对因转动产生摩擦部位的所有零部件采用耐磨、耐腐蚀、抗啮合的材料制造而具有高可靠性，多级泵可配置双出水口，泵体承载能力高、抗超载能力强、启动灵敏。
产品结构：
（1）泵的结构形式应保证易于现场维护和更换零件。紧固件及自锁装置不应因振动等原因而产生松动。
（2）泵体上应铸出表示旋转方向的箭头。
（3）泵应设置放水旋塞。
（4）泵出口法兰的公称压力应能满足大工作压力的要求，泵进口法兰的公称压力应不小于0.6MPa。法兰的连接尺寸应符合GB/T 9112-2000及GB/T 9124-2000的规定。
工作原理
当电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，就是这样原理，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。将每个叶轮逐级叠加之后，就获得一定扬程
产品用途
XBD-DL系列消防泵组主要用于各企事业单位、工程建设、高层大厦等固定消防系统中的消防栓灭火系统、自动喷淋灭火系统等,可输送100°C以下不含固体颗粒的清水及物理化学性质类似于水的介质,又可用于消防生活、生产共用给水系统及建筑、市政府给排水等.
性能参数：
型号 | 级数 | 流量 | 扬程 | 转速 | 功率 | 效率 | 汽蚀余量 | 外形尺寸 | 重量 | |||
L/S | m3/h | M | r/min | kw | % | M | H | H2 | H3 | Kg | ||
XBD2.36/1.72-40DL×2 | 2 | 1.36 1.72 | 4.9 6.2 7.4 | 23.6 | 1450 | 1.5 | 37 40 39 | 3.19 | 938 | 170 | / | 152 |
XBD3.54/1.72-40DL×3 | 3 | 35.4 | 2.2 | 1043 | 230 | 154 | 169 | |||||
XBD4.72/1.72-40DL×4 | 4 | 47.2 | 3 | 1103 | 290 | 214 | 186 | |||||
XBD5.90/1.72-40DL×5 | 5 | 59 | 4 | 1183 | 350 | 274 | 203 | |||||
XBD7.08/1.72-40DL×6 | 6 | 70.8 | 4 | 1243 | 410 | 334 | 220 | |||||
XBD8.26/1.72-40DL×7 | 7 | 82.6 | 5.5 | 1378 | 470 | 394 | 237 | |||||
XBD9.44/1.72-40DL×8 | 8 | 94.4 | 5.5 | 1438 | 530 | 454 | 254 | |||||
XBD10.6/1.72-40DL×9 | 9 | 106.2 | 7.5 | 1538 | 590 | 514 | 271 | |||||
XBD11.8/1.72-40DL×10 | 10 | 118 | 7.5 | / | / | / | / | |||||
XBD12.9/1.72-40DL×11 | 11 | 129.8 | 7.5 | / | / | / | / | |||||
XBD14.1/1.72-40DL×12 | 12 | 141.6 | 11 | / | / | / | / | |||||
XBD2.44/3.5-50DL×2 | 2 | 2.5 | 9 12.6 16.2 | 24.4 | 1450 | 3 | 50 54 52 | 2.58 2.66 3.16 | 1084 | 189 | / | 15.3 |
XBD3.66/3.5-50DL×3 | 3 | 36.6 | 3 | 1152 | 257 | 179 | 18 | |||||
XBD4.88/3.5-50DL×4 | 4 | 48.8 | 4 | 1240 | 325 | 247 | 23.1 | |||||
XBD6.10/3.5-50DL×5 | 5 | 61 | 5.5 | 1383 | 393 | 315 | 33 | |||||
XBD7.32/3.5-50DL×6 | 6 | 73.2 | 5.5 | 1451 | 461 | 383 | 24 | |||||
XBD8.54/3.5-50DL×7 | 7 | 85.4 | 7.5 | 1559 | 529 | 451 | 15 | |||||
XBD9.76/3.5-50DL×8 | 8 | 97.6 | 7.5 | 1629 | 597 | 519 | 18 | |||||
XBD10.9/3.5-50DL×9 | 9 | 109.8 | 11 | 1780 | 665 | 587 | 22 | |||||
XBD12.2/3.5-50DL×10 | 10 | 122 | 11 | / | / | / | / | |||||
XBD3.2/8.3.5-65DL×2 | 2 | 5 | 18 30 35 | 32 | 1450 | 5.5 | 56 62 60 | 2.41 2.82 3.03 | 1306 | 199 | / | 349 |
XBD4.8/8.3-65DL×3 | 3 | 48 | 7.5 | 1426 | 279 | 177 | 390 | |||||
XBD6.4/8.3-65DL×4 | 4 | 64 | 11 | 1591 | 359 | 257 | 460 | |||||
XBD8.0/8.3-65DL×5 | 5 | 80 | 15 | 1716 | 439 | 337 | 509 | |||||
XBD9.6/8.3-65DL×6 | 6 | 96 | 15 | 1796 | 519 | 417 | 537 | |||||
XBD11.2/8.3-65DL×7 | 7 | 112 | 18.5 | 1901 | 599 | 497 | 603 | |||||
XBD12.8/8.3-65DL×8 | 8 | 128 | 22 | 2021 | 679 | 577 | 639 | |||||
XBD14.4/8.3-65DL×9 | 9 | 144 | 22 | 2101 | 759 | 657 | 667 | |||||
XBD16.0/8.3-65DL×10 | 10 | 160 | 30 | / | / | / | 720 | |||||
